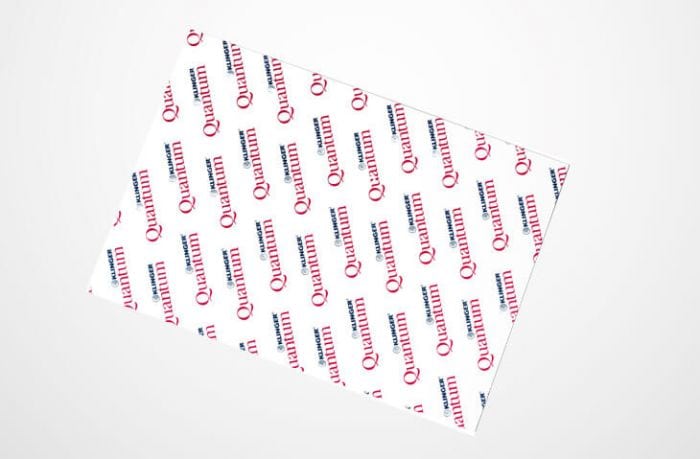

KLINGER® Quantum

Einzigartiges Dichtungsmaterial mit höchster Flexibilität bei hohen Temperaturen

KLINGER Quantum ist ein einzigartiges Dichtungsmaterial mit höchster Flexibilität bei hohen Temperaturen.

Basis

Hochwertiger Faser- und Füllstoff Compound, gebunden in einer hochtemperaturbeständigen HNBR-Matrix.

Anwendungsbereiche

Das Material ist geeignet für den Einsatz in Ölen, Wasser, Dampf, Gasen, Salzlösungen, Kraftstoffen, Alkoholen, schwachen organischen und anorganischen Säuren, Kohlenwasserstoffen, Schmierstoffen und Kältemitteln.

Merkmale

Einzigartige HNBR Matrix
Spezielle Vulkanisationsmethode
Resistent gegen Kriechen und Kaltfluss
Dimensionsstabil

Vorteile

Herausragende Langzeit-Flexibilität bei höheren Temperaturen
Überragende Temperaturbeständigkeit
FDA Konformität

Typische technische Daten für die Dicke 2,0 mm

↔ Seitlich wischen, um alle Werte zu sehen.

Kompressibilität ASTM F 36 J		%	10
Rückfederung ASTM F 36 J		%	50
Druckstandfestigkeit DIN 52913	50 MPa, 16 h / 175 °C 50 MPa, 16 h / 300 °C	MPa MPa	32 30
Druckstandfestigkeit BS 7531	40 MPa, 16 h / 300 °C	MPa	29
Standfestigkeit nach KLINGER 50 MPa	Dickenabnahme bei 23 °C Dickenabnahme bei 300 °C Dickenabnahme bei 400 °C	% % %	10 14 20
Dichtheit	DIN 28090-2	mg/s x m	0,02
Spezifische Leckrate λ	VDI 2440	mbar x I/s x m	4,4E-08
Dickenquellung ASTM F 146	Öl IRM 903: 5 h / 150 °C Fuel B: 5 h / 23 °C	% %	3 5
Dichte		g/cm³	1,7
Mittl. Oberflächenwiderstand	ρO	Ω	7,7x10E12
Mittl. spezif. Durchgangswiderstand	ρD	Ω cm	4,7x10E12
Mittl. Durchschlagsfestigkeit	E_d	kV/mm	18,5
Mittl. dielektrischer Verlustfaktor	50 Hz	tan^δ	0,064
Mittl. Dielektrizitätszahl	50 Hz	εr	6,8
Wärmeleitfähigkeit	λ	W/mK	0,44
Klassifizierung nach BS 7531:2006	Grade AX

ASME-Code Dichtungsfaktoren

↔ Seitlich wischen, um alle Werte zu sehen.

für Dichtungsdicke 1,0 mm	Basisleckrate 0,1 mg / s x m	MPa	y 15 m 1,1
für Dichtungsdicke 2,0 mm	Basisleckrate 0,1 mg / s x m	MPa	y 15 m 2,5
für Dichtungsdicke 3,0 mm	Basisleckrate 0,1 mg / s x m	MPa	y 15 m 3,8

Maße der Standardplatten

↔ Seitlich wischen, um alle Werte zu sehen.

Größen	2000 x 1500 mm
Dicken	0,8 mm, 1,0 mm, 1,5 mm, 2,0 mm, 3,0 mm
Toleranzen	Dicke nach DIN 28091-1 Länge ±50 mm, Breite ±50 mm

Andere Dicken, Abmessungen und Toleranzen auf Anfrage.

Funktion und Haltbarkeit

Die Funktion und Haltbarkeit von KLINGER Dichtungen hängt weitgehend von den Einbaubedingungen ab, auf die wir als Hersteller keinen Einfluss haben. Wir gewährleisten deshalb nur eine einwandfreie Beschaffenheit unseres Materials. Bitte beachten Sie hierzu auch unsere Einbauhinweise.
