KLINGER®top-chem 2005

Sehr gute Beständigkeit gegenüber starken Säuren

KLINGER top-chem 2005 bietet eine hohe Leistungsfähigkeit und Beständigkeit bei starken Säuren.

Basis

PTFE gefüllt mit anorganischen Füllstoffen.

Anwendungsbereiche

Geeignet in einem weiten Bereich der chemischen Industrie. Wirtschaftliche Alternative beim Einsatz von PTFE Dichtungen.

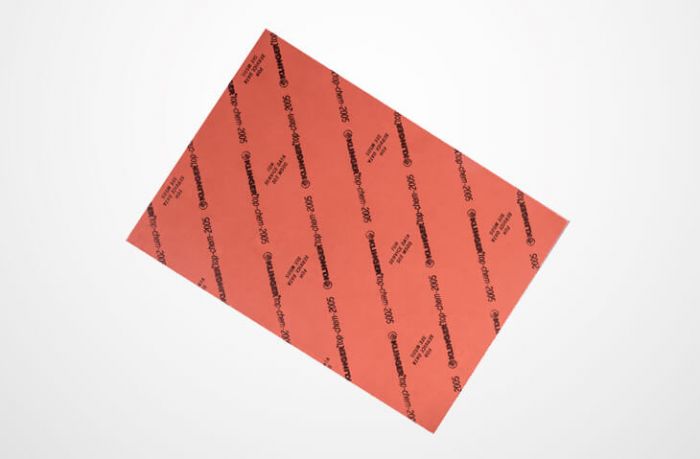

KLINGER top-chem 2005 – Dichtungsmaterial

Merkmale

Hauptsächlich für den Einsatz bei Säuren
Einheitliche Materialzusammensetzung
Resistent gegen Kaltfluss

Vorteile

Exzellente chemische Beständigkeit
Sehr gute mechanische Eigenschaften bei mittleren Temperaturen
Kein Altern des Materials

Typische technische Daten für die Dicke 2,0 mm

↔ Seitlich wischen, um alle Werte zu sehen.

Kompressibilität ASTM F 36 M		%	4
Rückfederung ASTM F 36 M		%	40
Druckstandfestigkeit DIN 52913	30 MPa, 16 h / 150 °C	MPa	25
Standfestigkeit nach KLINGER 50 MPa	Dickenabnahme bei 23 °C Dickenabnahme bei 260 °C	% %	5 35
Dichtheit	DIN 28090-2	mg/s x m	0,02
Spezifische Leckrate λ	VDI 2440	mbar x l/s x m	8,75E-07
Dicken-/Gewichtszunahme	H₂SO₄, 100 %: 18 h / 23 °C HNO₃, 100 %: 18 h / 23 °C NaOH, 33 %: 72 h / 110 °C	% % %	1/1 1/2 –
Dichte		g/cm³	2,2
Mittl. Oberflächenwiderstand	ρO	Ω	3,1x10E13
Mittl. spezif. Durchgangswiderstand	ρD	Ω cm	3,2x10E13
Mittl. Durchschlagsfestigkeit	E_d	kV/mm	23,8
Mittl. dielektrischer Verlustfaktor	50 Hz	tan δ	0,071
Mittl. Dielektrizitätszahl	50 Hz	εr	3,2
Wärmeleitfähigkeit	λ	W/mK	0,42

ASME-Code Dichtungsfaktoren

↔ Seitlich wischen, um alle Werte zu sehen.

für Dichtungsdicke 1,0 mm	Basisleckrate 0,1 mg / s x m	MPa	y 10 m 2,2
für Dichtungsdicke 2,0 mm	Basisleckrate 0,1 mg / s x m	MPa	y 12 m 2,8
für Dichtungsdicke 3,0 mm	Basisleckrate 0,1 mg / s x m	MPa	y 12 m 3,8

Maße der Standardplatten

↔ Seitlich wischen, um alle Werte zu sehen.

Größen	1500 x 1500 mm
Dicken	1,0 mm, 1,5 mm, 2,0 mm, 3,0 mm
Toleranzen	Dicke nach DIN 28091-1 Länge ±50 mm, Breite ±50 mm

Andere Dicken, Abmessungen und Toleranzen auf Anfrage.

Funktion und Haltbarkeit

Die Funktion und Haltbarkeit von KLINGER Dichtungen hängt weitgehend von den Einbaubedingungen ab, auf die wir als Hersteller keinen Einfluss haben. Wir gewährleisten deshalb nur eine einwandfreie Beschaffenheit unseres Materials. Bitte beachten Sie hierzu auch unsere Einbauhinweise.
