KLINGER®top-chem 2003

Hohe Anpassungsfähigkeit und Dichtheit bei geringen Flächenpressungen

KLINGER top-chem 2003 weist bereits bei geringen Flächenpressungen eine hohe Anpassungsfähigkeit und Dichtheit auf.

Basis

PTFE gefüllt mit Glas-Mikrohohlkugeln.

Anwendungsbereiche

Exzellente Beständigkeit bei starken Säuren und Laugen sowie sehr gute Eigenschaften bei mittleren Temperaturen und Pressungen.

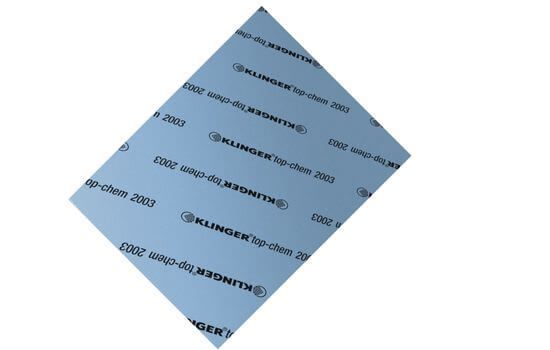

KLINGER top-chem 2003 – Dichtungsmaterial

Merkmale

Hohe Kompressibilität
Einheitliche Materialzusammensetzung
Resistent gegen Kaltfluss

Vorteile

Exzellente Dichtfähigkeit bei geringer Flächenpressung
Herausragende chemische Beständigkeit
Passt sich einfach an
Kein Altern des Materials

Typische technische Daten für die Dicke 2,0 mm

↔ Seitlich wischen, um alle Werte zu sehen.

Kompressibilität ASTM F 36 M		%	18
Rückfederung ASTM F 36 M		%	35
Druckstandfestigkeit DIN 52913	30 MPa, 16 h / 150 °C	MPa	13
Standfestigkeit nach KLINGER 25 MPa	Dickenabnahme bei 23 °C Dickenabnahme bei 260 °C	% %	10 39
Dichtheit	DIN 28090-2	mg/s x m	0,01
Spezifische Leckrate λ	VDI 2440	mbar x l/s x m	3,29E-06
Dicken-/Gewichtszunahme	H₂SO₄, 100 %: 18 h / 23 °C HNO₃, 100 %: 18 h / 23 °C NaOH, 33 %: 72 h / 110 °C	% % %	1/1 0/5 1/5
Dichte		g/cm³	1,7
Mittl. Oberflächenwiderstand	ρO	Ω	9x10E12
Mittl. spezif. Durchgangswiderstand	ρD	Ω cm	2,6x10E12
Mittl. Durchschlagsfestigkeit	E_d	kV/mm	16,7
Mittl. dielektrischer Verlustfaktor	50 Hz	tan δ	0.085
Mittl. Dielektrizitätszahl	50 Hz	εr	2,8
Wärmeleitfähigkeit	λ	W/mK	0,18

ASME-Code Dichtungsfaktoren

↔ Seitlich wischen, um alle Werte zu sehen.

für Dichtungsdicke 1,0 mm	Basisleckrate 0,1 mg / s x m	MPa	y 8 m 2,0
für Dichtungsdicke 2,0 mm	Basisleckrate 0,1 mg / s x m	MPa	y 8 m 2,7
für Dichtungsdicke 3,0 mm	Basisleckrate 0,1 mg / s x m	MPa	y 10 m 3,6

Maße der Standardplatten

↔ Seitlich wischen, um alle Werte zu sehen.

Größen	1500 x 1500 mm
Dicken	1,0 mm, 1,5 mm, 2,0 mm, 3,0 mm
Toleranzen	Dicke nach DIN 28091-1 Länge ±50 mm, Breite ±50 mm

Andere Dicken, Abmessungen und Toleranzen auf Anfrage.

Funktion und Haltbarkeit

Die Funktion und Haltbarkeit von KLINGER Dichtungen hängt weitgehend von den Einbaubedingungen ab, auf die wir als Hersteller keinen Einfluss haben. Wir gewährleisten deshalb nur eine einwandfreie Beschaffenheit unseres Materials. Bitte beachten Sie hierzu auch unsere Einbauhinweise.
