KLINGER®top-chem 2000

Beste Leistung bei hohen mechanischen Anforderungen

KLINGER top-chem 2000 ist eine universelle Hochleistungsdichtung, die besonders bei gleichzeitig hohen thermischen und mechanischen Anforderungen geeignet ist.

Basis

PTFE gefüllt mit SiC (Siliziumcarbid).

Anwendungsbereiche

Sehr gute Beständigkeit bei starken Säuren und Laugen sowie Dampf und Sauerstoff. Breiter Anwendungsbereich in Chemie, Petrochemie sowie im Schiffsbau beim Transport von Chemikalien.

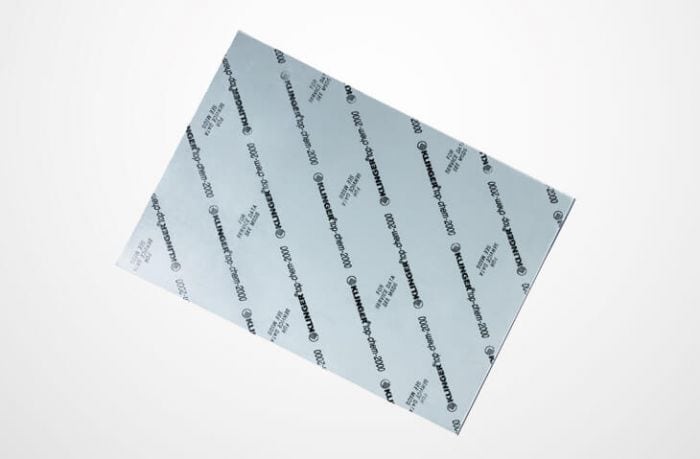

KLINGER top-chem 2000 – Dichtungsmaterial

Merkmale

Mechanisch stabil
Resistent gegen Kriechen und Kaltfluss
Einheitliche Materialzusammensetzung

Vorteile

Widersteht hohen Flächenpressungen, selbst bei höheren Temperaturen
Hohe Restschraubenkraft
Herausragende chemische Beständigkeit
Kein Altern des Materials

KLINGER®top-chem 2000

Typische technische Daten für die Dicke 2,0 mm

↔ Seitlich wischen, um alle Werte zu sehen.

Kompressibilität ASTM F 36 M		%	4
Rückfederung ASTM F 36 M		%	50
Druckstandfestigkeit DIN 52913	30 MPa, 16 h / 150 °C 50 MPa, 16 h / 260 °C	MPa MPa	28 36
Standfestigkeit nach KLINGER 50 MPa	Dickenabnahme bei 23 °C Dickenabnahme bei 260 °C	% %	5 11
Dichtheit	DIN 28090-2	mg/s x m	0,08
Spezifische Leckrate λ	VDI 2440	mbar x l/s x m	4,46E-06
Dicken-/Gewichtszunahme	H₂SO₄, 100%: 18 h / 23 °C HNO₃, 100%: 18 h / 23 °C NaOH, 33%: 72 h / 110 °C	% % %	1/1 1/2 1/3
Dichte		g/cm³	2,5
Mittl. Oberflächenwiderstand	ρO	Ω	6,9x10E12
Mittl. spezif. Durchgangswiderstand	ρD	Ω cm	2,2x10E12
Mittl. Durchschlagsfestigkeit	E_d	kV/mm	3,6
Mittl. dielektrischer Verlustfaktor	50 Hz	tanδ	0,166
Mittl. Dielektrizitätszahl	50 Hz	εr	10,6
Wärmeleitfähigkeit	λ	W/mK	0,60

ASME-Code Dichtungsfaktoren

↔ Seitlich wischen, um alle Werte zu sehen.

für Dichtungsdicke 1,0 mm	Basisleckrate 0,1 mg / s x m	MPa	y 12 m 2,8
für Dichtungsdicke 2,0 mm	Basisleckrate 0,1 mg / s x m	MPa	y 15 m 3,2
für Dichtungsdicke 3,0 mm	Basisleckrate 0,1 mg / s x m	MPa	y 18 m 3,8

Maße der Standardplatten

↔ Seitlich wischen, um alle Werte zu sehen.

Größen	1500 x 1500 mm
Dicken	1,0 mm, 1,5 mm, 2,0 mm, 3,0 mm
Toleranzen	Dicke nach DIN 28091-1 Länge ±50 mm, Breite ±50 mm

Andere Dicken, Abmessungen und Toleranzen auf Anfrage.

Funktion und Haltbarkeit

Die Funktion und Haltbarkeit von KLINGER Dichtungen hängt weitgehend von den Einbaubedingungen ab, auf die wir als Hersteller keinen Einfluss haben. Wir gewährleisten deshalb nur eine einwandfreie Beschaffenheit unseres Materials. Bitte beachten Sie hierzu auch unsere Einbauhinweise.
