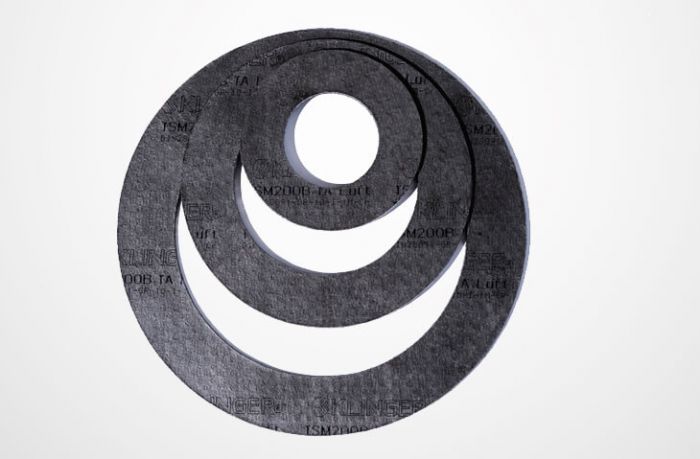

KLINGER® Graphit Laminat TSM

TA-Luft Dichtung mit reduzierter Leckagerate für hohe Temperaturen bis 450 °C

KLINGER^® Graphit Laminat TSM erfüllt die TA-Luft Anforderung und bietet Sicherheit bei hohen Temperaturen bis 450 °C.

Basis

Kleberfreies Dichtungsmaterial aus imprägniertem expandiertem Graphit mit einer perforierten 0,1 mm dicken Spießblecheinlage aus Edelstahl. Behält seine physikalischen Werte über den gesamten Einsatzbereich.

Anwendungsbereiche

KLINGER^® Graphit Laminat TSM ist besonders geeignet für den Einsatz in der chemischen Industrie, in Raffinerien und in Kraftwerken.

Merkmale

Mechanisch verbundene Spießblecheinlage aus Edelstahl
Exzellente Hochtemperaturbeständigkeit
Exzellente chemische Beständigkeit

Vorteile

Herausragende Dichtheit (TA-Luft Zertifikat)
Stabile physikalische Eigenschaften über den gesamten Temperaturbereich

Typische technische Daten KLINGER® Graphit Laminat TSM

↔ Seitlich wischen, um alle Werte zu sehen.

			TSM 150B	TSM 200B	TSM 300B-2
Dicke		mm	1,5	2,0	3,0
Dichte Graphit		g/cm³	1,0	1,0	1,0
Aschegehalt Graphit DIN 51903		%	≤ 2,0	≤ 2,0	≤ 2,0
Perforierte rostfreie Stahleinlage	Werkstoff Dicke Anzahl der Einlagen	mm	1.4401 0,1 1	(oder 1.4404) 0,1 1	0,1 2
Kompressibilität ASTM F36 A		%	30 – 45	30 – 45	30 – 45
Rückfederung ASTM F36 A		%	15 -25	15 -25	15 -25
Druckstandfestigkeit DIN 52913	σD 16h, 300°C, 50 N/mm2	N/mm²	≥ 45	≥ 45	≥ 45

Maße der Standardplatten

↔ Seitlich wischen, um alle Werte zu sehen.

Größen	1000 x 1000 mm
Dicken	1,5 mm, 2,0 mm, 3,0 mm
Toleranzen	Dicke ±5 % Länge ±4 mm, Breite ±4 mm

Andere Dicken, Abmessungen und Einlagen auf Anfrage.

Funktion und Haltbarkeit

Die Funktion und Haltbarkeit von KLINGER Dichtungen hängt weitgehend von den Einbaubedingungen ab, auf die wir als Hersteller keinen Einfluss haben. Wir gewährleisten deshalb nur eine einwandfreie Beschaffenheit unseres Materials. Bitte beachten Sie hierzu auch unsere Einbauhinweise.
