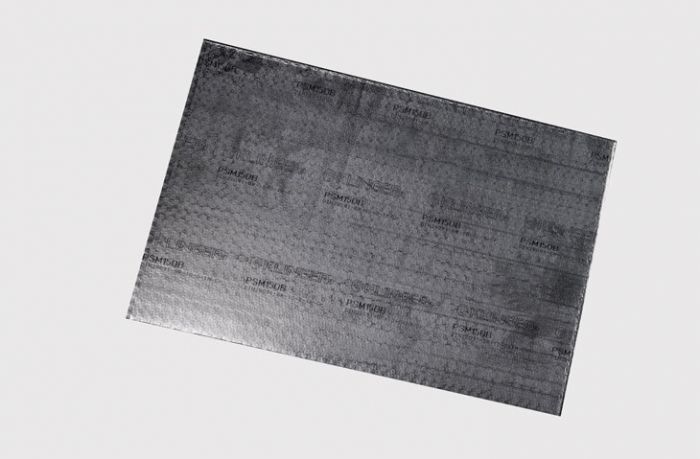

KLINGER® Graphit Laminat PSM

Die Reingraphitdichtung mit Spießblecheinlage

Basis

Kleberfreies Dichtungsmaterial aus expandiertem Graphit mit einer perforierten 0,1 mm dicken Spießblecheinlage aus Edelstahl. Das Material ist frei von Harzen, Imprägnierungen oder anderen organischen Stoffen und damit auch frei von eventuellen toxischen Restrisiken. Behält seine physikalischen Werte über den gesamten Einsatzbereich.

Anwendungsbereiche

KLINGER^® Graphit Laminat PSM ist speziell geeignet für Heißwasser und Dampf bei hohen Temperaturen bis 450 °C.

Merkmale

Mechanisch verbundene Spießblecheinlage aus Edelstahl
Frei von organischen Harzen und toxischem Risiko
Exzellente chemische Beständigkeit
Exzellente Hochtemperaturbeständigkeit

Vorteile

Stabile physikalische Eigenschaften über den gesamten Temperaturbereich
Herausragende Anpassungsfähigkeit an alle Dichtungsflächen
Sehr gute Dichtheit
Geeignet für Dampf bis zu 450 °C

Typische technische Daten KLINGER® Graphit Laminat PSM

↔ Seitlich wischen, um alle Werte zu sehen.

			1,0 mm	1,5 mm	2,0 mm
Dichte der Graphitauflage	DIN 28090-2	g/cm³	1,0	1,0	1,0
Reinheit Graphit1)	DIN 51903	%	≥ 99,0	≥ 99,0	≥ 99,0
Metallische Verstärkung	Werkstoff Spießblech Dicke Anzahl	mm	1.4401 0,10 1	(oder 1.4404) 0,10 1	0,10 1
Kompressibilität ASTM F 36 A		%	25 – 35	30 – 40	35 – 45
Rückfederung ASTM F 36 A		%	15 – 20	15 – 20	12 – 18
Druckstandfestigkeit DIN 52913	16 h / 50 MPa / 300 °C	MPa	≥ 46	≥ 46	≥ 46
Standfestigkeit nach Klinger 50 MPa	Dickenabnahme bei 23 °C Dickenabnahme bei 300 °C	% %	30 – 40 1 – 3	35 – 45 1 – 3	35 – 45 1 – 3
Spezifische Leckagerate λ	DIN 28090-2	mg/s x m	< 0,06	< 0,10	< 0,10
Chloridgehalt der Graphitauflage2)	DIN 28090-2	ppm	≤ 40	≤ 40	≤ 40

¹) Kernkraftwerksqualität mit Reinheit ≥99,8 auf Wunsch möglich
²) Ausführliche Spezifikationen zu den eingesetzten Graphitfolien finden Sie in unserem Graphit-Vademekum, welches wir auf Wunsch gerne zusenden.

Maße der Standardplatten

↔ Seitlich wischen, um alle Werte zu sehen.

Größen	1000 x 1000 mm, 2000 x 1000 mm, 1500 x 1500 mm
Dicken	0,8 mm, 1,0 mm, 1,5 mm, 2,0 mm, 3,0 mm
Toleranzen	Dicke ±5 % Länge ±4 mm, Breite ±4 mm

Andere Dicken, Abmessungen und Einlagen auf Anfrage.

Funktion und Haltbarkeit

Die Funktion und Haltbarkeit von KLINGER Dichtungen hängt weitgehend von den Einbaubedingungen ab, auf die wir als Hersteller keinen Einfluss haben. Wir gewährleisten deshalb nur eine einwandfreie Beschaffenheit unseres Materials. Bitte beachten Sie hierzu auch unsere Einbauhinweise.
