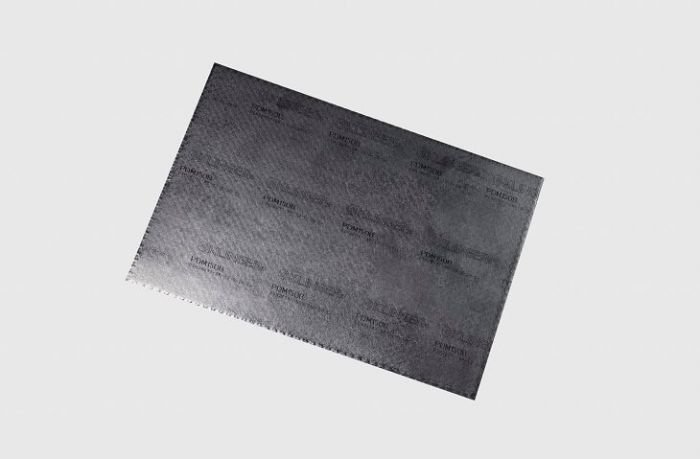

KLINGER® Graphit Laminat PDM

Die höher verdichtete Reingraphitdichtung mit zwei Spießblecheinlagen.

Basis

Kleberfreies Dichtungsmaterial aus expandiertem Graphit mit zwei perforierten 0,1 mm dicken Spießblecheinlagen aus Edelstahl. Das Material ist frei von Harzen, Imprägnierungen oder anderen organischen Stoffen und damit auch frei von eventuellen toxischen Restrisiken. Behält seine physikalischen Werte über den gesamten Einsatzbereich.

Anwendungsbereiche

KLINGER^® Graphit Laminat PDM ist speziell geeignet für Hochdruckanwendungen, Heißwasser und Dampf bei hohen Temperaturen bis 450 °C.

Merkmale

Mechanisch verbundene Spießblecheinlage aus Edelstahl
Frei von organischen Harzen und toxischem Risiko
Exzellente chemische Beständigkeit
Exzellente Hochtemperaturbeständigkeit

Vorteile

Stabile physikalische Eigenschaften über den gesamten Temperaturbereich
Herausragende Anpassungsfähigkeit an alle Dichtungsflächen
Geeignet für Hochdruckanwendungen

Typische technische Daten KLINGER® Graphit Laminat PDM

↔ Seitlich wischen, um alle Werte zu sehen.

			1,0 mm	1,5 mm	2,0 mm
Dichte der Graphitauflage	DIN 28090-2	g/cm³	1,3	1,3	1,3
Reinheit Graphit1)	DIN 51903	%	≥ 99,0	≥ 99,0	≥ 99,0
Metallische Verstärkung	Werkstoff Spießblech Dicke Anzahl	mm	1.4401 0,10 2	(oder 1.4404) 0,10 2	0,10 2
Kompressibilität ASTM F 36 A		%	15 – 25	15 – 25	15 – 25
Rückfederung ASTM F 36 A		%	35 – 45	35 – 45	35 – 45
Druckstandfestigkeit DIN 52913	16 h / 50 MPa / 300 °C	MPa	≥ 48	≥ 48	≥ 48
Standfestigkeit nach Klinger 50 MPa	Dickenabnahme bei 23 °C Dickenabnahme bei 300 °C	% %	20 – 28 1 – 3	20 – 28 1 – 3	20 – 28 1 – 3
Spezifische Leckagerate λ	DIN 28090-2	mg/s x m	< 0,08	< 0,10	< 0,10
Chloridgehalt der Graphitauflage2)	DIN 28090-2	ppm	≤ 40	≤ 40	≤ 40

¹) Kernkraftwerksqualität mit Reinheit ≥99,8 auf Wunsch möglich
²) Ausführliche Spezifikationen zu den eingesetzten Graphitfolien finden Sie in unserem Graphit-Vademekum, welches wir auf Wunsch gerne zusenden.

Maße der Standardplatten

↔ Seitlich wischen, um alle Werte zu sehen.

Größen	1000 x 1000 mm, 2000 x 1000 mm, 1500 x 1500 mm
Dicken	1,0 mm, 1,5 mm, 2,0 mm, 3,0 mm
Toleranzen	Dicke ±5 % Länge ±4 mm, Breite ±4 mm

Andere Dicken, Abmessungen und Einlagen auf Anfrage.

Funktion und Haltbarkeit

Die Funktion und Haltbarkeit von KLINGER Dichtungen hängt weitgehend von den Einbaubedingungen ab, auf die wir als Hersteller keinen Einfluss haben. Wir gewährleisten deshalb nur eine einwandfreie Beschaffenheit unseres Materials. Bitte beachten Sie hierzu auch unsere Einbauhinweise.
