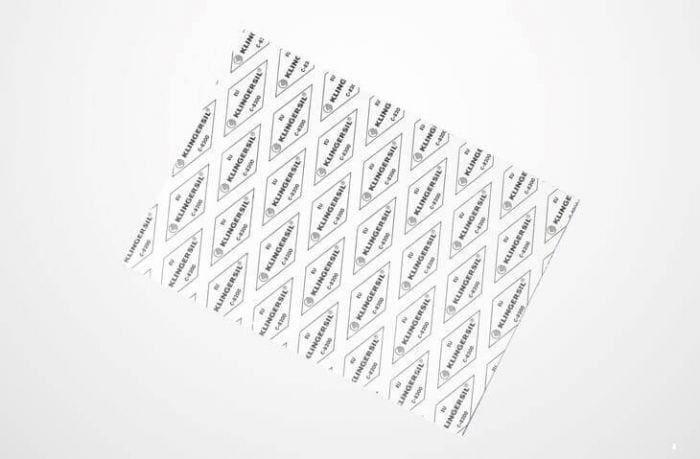

KLINGERSIL® C-8200

Mehr Sicherheit bei hohen Konzentrationen von Säuren

KLINGERSIL C-8200 ist eine Spezial-Hochdruckdichtung, die mehr Sicherheit bei hohen Konzentrationen von Säuren bringt.

Basis

Glasfasern, gebunden mit speziellen säurebeständigen Elastomeren.

Anwendungsbereiche

Dieses Material weist eine gute Beständigkeit gegen viele Medien aller Art, insbesondere gegen Säuren, auf.

Merkmale

Spezieller säurebeständiger Gummi als Bindemittel
Flammhämmendes Bindemittel

Vorteile

Beständig gegen eine Vielzahl von Medien, im speziellen Säuren
Verbesserte Beständigkeit gegen Ozon

Typische technische Daten für die Dicke 2,0 mm

↔ Seitlich wischen, um alle Werte zu sehen.

Kompressibilität ASTM F 36 J		%	9
Rückfederung ASTM F 36 J		%	55
Standfestigkeit nach KLINGER 25 MPa	Dickenabnahme bei 23 °C Dickenabnahme bei 200 °C	% %	7 15
Spezifische Leckrate λ	VDI 2440	mbar x l/s x m	9,17E-09
Dichte		g/cm³	1,7
Säure Test
Dickenquellung ASTM F 146 immersion ASTM F 146	HNO₃, 96%, 18 h / 23 °C H₂SO₄, 96%, 18 h / 23 °C H₂SO₄, 65%, 48 h / 23 °C Öl IRM 903: 5 h / 150 °C Fuel B: 5 h / 23 °C	% % % % %	ungeeignet 15 8 5 10
Mittl. Oberflächenwiderstand	ρO	Ω	5,8x10E11
Mittl. spezif. Durchgangswiderstand	ρD	Ω cm	4,1x10E12
Mittl. Durchschlagsfestigkeit	E_d	kV/mm	17,0
Mittl. dielektrischer Verlustfaktor	50 Hz	tan δ	0,228
Mittl. Dielektrizitätszahl	50 Hz	εr	9,4

ASME-Code Dichtungsfaktoren

↔ Seitlich wischen, um alle Werte zu sehen.

für Dichtungsdicke 1,0 mm	Basisleckrate 0,1 mg / s x m	MPa	y 20 m 2,1
für Dichtungsdicke 2,0 mm	Basisleckrate 0,1 mg / s x m	MPa	y 20 m 3,0
für Dichtungsdicke 3,0 mm	Basisleckrate 0,1 mg / s x m	MPa	y 20 m 6,2

Maße der Standardplatten

↔ Seitlich wischen, um alle Werte zu sehen.

Größen	2000 x 1500 mm
Dicken	1,0 mm, 1,5 mm, 2,0 mm, 3,0 mm
Toleranzen	Dicke nach DIN 28091-1 Länge ±50 mm, Breite ±50 mm

Andere Dicken, Abmessungen und Toleranzen auf Anfrage.

Funktion und Haltbarkeit

Die Funktion und Haltbarkeit von KLINGER Dichtungen hängt weitgehend von den Einbaubedingungen ab, auf die wir als Hersteller keinen Einfluss haben. Wir gewährleisten deshalb nur eine einwandfreie Beschaffenheit unseres Materials. Bitte beachten Sie hierzu auch unsere Einbauhinweise.
