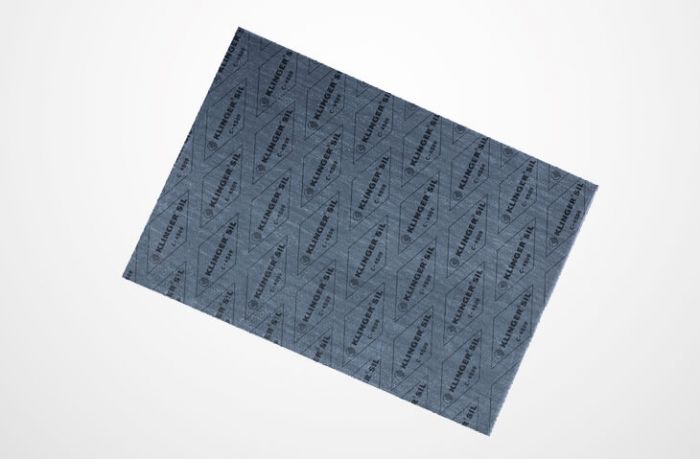

KLINGERSIL® C-4509

Spezielle Hochdruckdichtung für höchste thermische und mechanische Beanspruchungen

KLINGERSIL C-4509 ist eine spezielle Hochdruckdichtung für höchste thermische und mechanische Beanspruchungen. Dieses Dichtungsmaterial ist durch Streckmetall-Armierung besonders belastbar und für hohe Schraubenkräfte geeignet. Das Basismaterial KLINGERSIL® C-4500 ist Fire Safe getestet.

Basis

Carbonfasern und spezielle hochtemperaturbeständige Zusatzstoffe, gebunden mit NBR.

Anwendungsbereiche

Bedingt durch das Hightech-Material ist diese Dichtung in vielen Bereichen der chemischen Industrie besonders leistungsfähig. Anwendungsschwerpunkte: alkalische Medien, Dampfbereich.

Merkmale

Verwendung von Carbonfasern
Mit Streckmetall verstärkt
Verbesserte Druckstandfestigkeit

Vorteile

Geeignet für höhere Drücke
Höhere Ausblassicherheit
Mehr Sicherheit bei hohen Innendrücken

Typische technische Daten für die Dicke 1,5 mm

↔ Seitlich wischen, um alle Werte zu sehen.

Kompressibilität ASTM F 36 J		%	10
Rückfederung ASTM F 36 J		%	62
Druckstandfestigkeit DIN 52913	50 MPa,16 h / 300 °C	MPa	43
Druckstandfestigkeit BS 7531	40 MPa, 16 h / 300 °C	MPa	41
Standfestigkeit nach KLINGER 50 MPa	Dickenabnahme bei 23 °C Dickenabnahme bei 300 °C	% %	8 6
Dickenquellung ASTM F 146	Öl IRM 903: 5 h / 150 °C Fuel B: 5 h / 23 °C	% %	3 5
Dichte		g/cm³	2,0

ASME-Code Dichtungsfaktoren

↔ Seitlich wischen, um alle Werte zu sehen.

für Dichtungsdicke 1,0 mm	Basisleckrate 0,1 mg / s x m	MPa	y 30 m 3,1
für Dichtungsdicke 1,5 mm	Basisleckrate 0,1 mg / s x m	MPa	y 30 m 4,0
für Dichtungsdicke 3,0 mm	Basisleckrate 0,1 mg / s x m	MPa	y 30 m 6,0

Maße der Standardplatten

↔ Seitlich wischen, um alle Werte zu sehen.

Größen	1000 x 1500 mm, 2000 x 1500 mm
Dicken	1,0 mm, 1,5 mm
Toleranzen	Dicke nach DIN 28091-1 Länge ±50 mm, Breite ±50 mm

Andere Dicken, Abmessungen und Toleranzen auf Anfrage.

Funktion und Haltbarkeit

Die Funktion und Haltbarkeit von KLINGER Dichtungen hängt weitgehend von den Einbaubedingungen ab, auf die wir als Hersteller keinen Einfluss haben. Wir gewährleisten deshalb nur eine einwandfreie Beschaffenheit unseres Materials. Bitte beachten Sie hierzu auch unsere Einbauhinweise.
