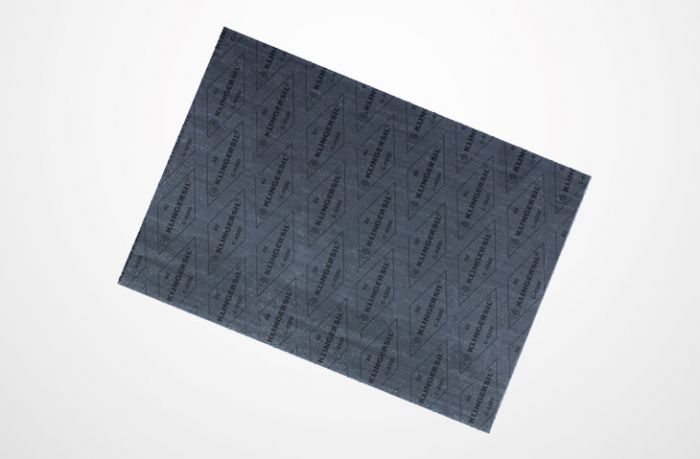

KLINGERSIL® C-4500

Hochleistungsdichtung speziell für die chemische Industrie

KLINGERSIL C-4500 bietet mehr Sicherheit durch High-Tech-Fasern bei Laugen und Dampf. Es ist besonders leistungsfähig für viele Bereiche der chemischen Industrie mit den Anwendungsschwerpunkten: alkalische Medien und Dampf bei höheren Temperaturen.

Basis

Carbonfasern und spezielle hochtemperaturbeständige Zusatzstoffe, gebunden mit NBR.

Anwendungsbereiche

Geeignet für alkalische Medien und Dampf bei höheren Temperaturen sowie gegen Öle, Gase, Salzlösungen, Kraftstoffe, Alkohole, schwache organische und anorganische Säuren, Kohlenwasserstoffe, Schmierstoffe und Kältemittel.

Merkmale

Verwendung von Carbonfasern
Enthält hitzebeständige Additive
Resistent gegen Kriechen und Kaltfluss
Dimensionsstabil

Vorteile

Geeignet für alkalische Medien
Geeignet für Heißdampf

Typische technische Daten für die Dicke 2,0 mm

↔ Seitlich wischen, um alle Werte zu sehen.

Kompressibilität ASTM F 36 J		%	11
Rückfederung ASTM F 36 J		%	60
Druckstandfestigkeit DIN 52913	50 MPa,16 h / 175 °C 50 MPa,16 h / 300 °C	MPa MPa	38 30
Druckstandfestigkeit BS 7531	40 MPa, 16 h / 300 °C	MPa	30
Standfestigkeit nach KLINGER 50 MPa	Dickenabnahme bei 23 °C Dickenabnahme bei 300 °C	% %	10 15
Dichtheit	DIN 28090-2	mg/s x m	0,05
Spezifische Leckrate λ	VDI 2440	mbar x l/s x m	4,94E-06
Dickenquellung ASTM F 146	Öl IRM 903: 5 h / 150 °C Fuel B: 5 h / 23 °C	% %	3 5
Dichte		g/cm³	1,6
Mittl. spezif. Durchgangswiderstand	ρD	Ω cm	8,0x10E04
Wärmeleitfähigkeit	λ	W/mK	0,43
Klassifizierung nach BS 7531:2006	Grade AX

ASME-Code Dichtungsfaktoren

↔ Seitlich wischen, um alle Werte zu sehen.

für Dichtungsdicke 1,0 mm	Basisleckrate 0,1 mg / s x m	MPa	y 20 m 1,0
für Dichtungsdicke 2,0 mm	Basisleckrate 0,1 mg / s x m	MPa	y 20 m 1,6
für Dichtungsdicke 3,0 mm	Basisleckrate 0,1 mg / s x m	MPa	y 20 m 2,0

Maße der Standardplatten

↔ Seitlich wischen, um alle Werte zu sehen.

Größen	1000 x 1500 mm, 2000 x 1500 mm
Dicken	0,5 mm, 1,0 mm, 1,5 mm, 2,0 mm, 3,0 mm
Toleranzen	Dicke nach DIN 28091-1 Länge ±50 mm, Breite ±50 mm

Andere Dicken, Abmessungen und Toleranzen auf Anfrage.

Funktion und Haltbarkeit

Die Funktion und Haltbarkeit von KLINGER Dichtungen hängt weitgehend von den Einbaubedingungen ab, auf die wir als Hersteller keinen Einfluss haben. Wir gewährleisten deshalb nur eine einwandfreie Beschaffenheit unseres Materials. Bitte beachten Sie hierzu auch unsere Einbauhinweise.
