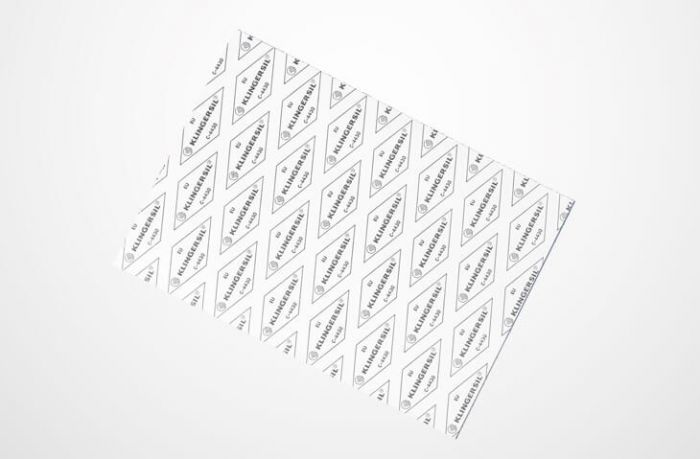

KLINGERSIL® C-4430

Hohe Druckstandfestigkeit und Beständigkeit gegen Heißwasser und Dampf

KLINGERSIL C-4430 bietet eine hohe Druckstandfestigkeit und Beständigkeit gegen Heißwasser und Dampf

Basis

Optimierte Kombination von synthetischen Fasern, gebunden mit NBR.

Anwendungsbereiche

Beständig gegen Wasser und Dampf bei höheren Temperaturen sowie gegen Öle, Gase, Salzlösungen, Kraftstoffe, Alkohole, schwache organische und anorganische Säuren, Kohlenwasserstoffe, Schmiermittel und Kältemittel.

Merkmale

Optimale Kombination aus synthetischen Fasern und Glasfasern
Herausragende Druckstandfestigkeit
Dimensionsstabil

Vorteile

Geeignet für Wasser und Dampf bei hohen Temperaturen
Verbesserte Beständigkeit gegen Kohlenwasserstoffe
Geeignet für eine große Anzahl an Medien

Typische technische Daten für die Dicke 2,0 mm

↔ Seitlich wischen, um alle Werte zu sehen.

Kompressibilität ASTM F 36 J		%	9
Rückfederung ASTM F 36 J		%	55
Druckstandfestigkeit DIN 52913	50 MPa,16 h / 175 °C 50 MPa,16 h / 300 °C	MPa MPa	39 35
Druckstandfestigkeit BS 7531	40 MPa, 16 h / 300 °C	MPa	31
Standfestigkeit nach KLINGER 50 MPa	Dickenabnahme bei 23 °C Dickenabnahme bei 300 °C	% %	8 11
Dichtheit	DIN 28090-2	mg/s x m	0,05
Spezifische Leckrate λ	VDI 2440	mbar x l/s x m	2,13E-05
Dickenquellung ASTM F 146	Öl IRM 903: 5 h / 150 °C Fuel B: 5 h / 23 °C	% %	3 5
Dichte		g/cm³	1,8
Mittl. Oberflächenwiderstand	ρ_O	Ω	4,1x10E13
Mittl. spezif. Durchgangswiderstand	ρ_D	Ω cm	4,5x10E12
Mittl. Durchschlagsfestigkeit	E_d	kV/mm	21,3
Mittl. dielektrischer Verlustfaktor	50 Hz	tan^δ	0,03
Mittl. Dielektrizitätszahl	50 Hz	εr	6,7
Wärmeleitfähigkeit	λ	W/mK	0,38
Klassifizierung nach BS 7531:2006	Grade AX

ASME-Code Dichtungsfaktoren

↔ Seitlich wischen, um alle Werte zu sehen.

für Dichtungsdicke 1,0 mm	Basisleckrate 0,1 mg / s x m	MPa	y 20 m 1,1
für Dichtungsdicke 2,0 mm	Basisleckrate 0,1 mg / s x m	MPa	y 20 m 1,6
für Dichtungsdicke 3,0 mm	Basisleckrate 0,1 mg / s x m	MPa	y 20 m 2,2

Maße der Standardplatten

↔ Seitlich wischen, um alle Werte zu sehen.

Größen	1000 x 1500 mm, 2000 x 1500 mm
Dicken	0,5 mm, 1,0 mm, 1,5 mm, 2,0 mm, 3,0 mm
Toleranzen	Dicke nach DIN 28091-1 Länge ±50 mm, Breite ±50 mm

Andere Dicken, Abmessungen und Toleranzen auf Anfrage.

Funktion und Haltbarkeit

Die Funktion und Haltbarkeit von KLINGER Dichtungen hängt weitgehend von den Einbaubedingungen ab, auf die wir als Hersteller keinen Einfluss haben. Wir gewährleisten deshalb nur eine einwandfreie Beschaffenheit unseres Materials. Bitte beachten Sie hierzu auch unsere Einbauhinweise.
