KLINGERSIL® C-4430 plus

Marktführende Druckstandfestigkeit und außergewöhnliche Beständigkeit gegen Heißwasser und Dampf

KLINGERSIL C-4430 plus ist eine spezielle Hochdruckdichtung mit höchster Druckstandfestigkeit und hoher Beständigkeit gegen Heißwasser und Dampf.

Basis

Optimierte Kombination von synthetischen Fasern, gebunden mit NBR.

Anwendungsbereiche

Dieses Dichtungsmaterial ist neben hohen Temperaturen bei Wasser und Dampf auch ausgezeichnet beständig gegen Öle, Kohlenwasserstoffe, Gase, Salzlösungen, Kraftstoffe, Alkohole, Schmiermittel, Kältemittel sowie gegen schwache organische und anorganische Säuren.

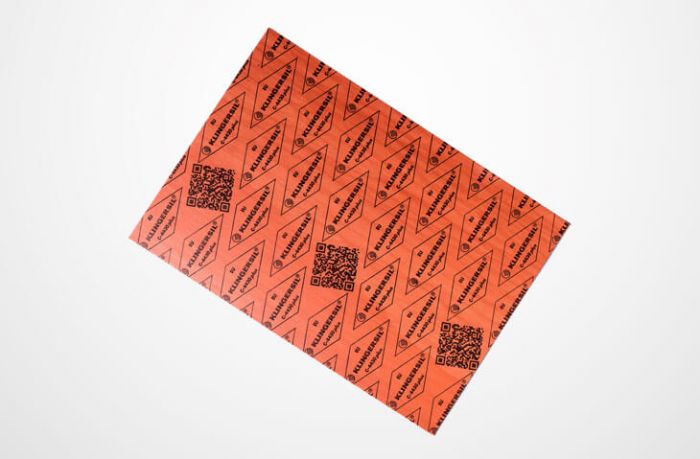

KLINGERSIL C-4430plus – Dichtungsmaterial

Merkmale

Verwendung der KLINGER^® Quantum Produktionstechnologie
Optimale Kombination aus synthetischen Fasern und Glasfasern
Herausragende Druckstandfestigkeit

Vorteile

Mehr Sicherheit
Höhere Lebensdauer
Bessere Hochtemperaturdichtheit
Verbesserte thermische Stabilität

Typische technische Daten für die Dicke 2,0 mm

↔ Seitlich wischen, um alle Werte zu sehen.

Kompressibilität ASTM F 36 J		%	9
Rückfederung ASTM F 36 J		%	55
Druckstandfestigkeit DIN 52913	50 MPa,16 h / 175 °C 50 MPa,16 h / 300 °C	MPa MPa	39 35
Druckstandfestigkeit BS 7531	40 MPa, 16 h / 300 °C	MPa	31
Standfestigkeit nach KLINGER 50 MPa	Dickenabnahme bei 23 °C Dickenabnahme bei 300 °C Dickenabnahme bei 400 °C	% % %	8 11 14
Dichtheit	DIN 28090-2	mg/s x m	0,05
Spezifische Leckrate λ	VDI 2440	mbar x l/s x m	2,9E-06
Dickenquellung ASTM F 146	Öl IRM 903: 5 h / 150 °C Fuel B: 5 h / 23 °C	% %	3 5
Dichte		g/cm³	1,8
Mittl. Oberflächenwiderstand	ρO	Ω	4,1x10E13
Mittl. spezif. Durchgangswiderstand	ρD	Ω cm	4,5x10E12
Mittl. Durchschlagsfestigkeit	E_d	kV/mm	21,3
Mittl. dielektrischer Verlustfaktor	50 Hz	tanδ	0,03
Mittl. Dielektrizitätszahl	50 Hz	εr	6,7
Wärmeleitfähigkeit	λ	W/mK	0,38
Klassifizierung nach BS 7531:2006	Grade AX

ASME-Code Dichtungsfaktoren

↔ Seitlich wischen, um alle Werte zu sehen.

für Dichtungsdicke 1,0 mm	Basisleckrate 0,1 mg / s x m	MPa	y 20 m 1,1
für Dichtungsdicke 2,0 mm	Basisleckrate 0,1 mg / s x m	MPa	y 20 m 1,6
für Dichtungsdicke 3,0 mm	Basisleckrate 0,1 mg / s x m	MPa	y 20 m 2,2

Maße der Standardplatten

↔ Seitlich wischen, um alle Werte zu sehen.

Größen	1000 x 1500 mm, 2000 x 1500 mm
Dicken	0,5 mm, 1,0 mm, 1,5 mm, 2,0 mm, 3,0 mm
Toleranzen	Dicke nach DIN 28091-1 Länge ±50 mm, Breite ±50 mm

Andere Dicken, Abmessungen und Toleranzen auf Anfrage.

Funktion und Haltbarkeit

Die Funktion und Haltbarkeit von KLINGER Dichtungen hängt weitgehend von den Einbaubedingungen ab, auf die wir als Hersteller keinen Einfluss haben. Wir gewährleisten deshalb nur eine einwandfreie Beschaffenheit unseres Materials. Bitte beachten Sie hierzu auch unsere Einbauhinweise.
