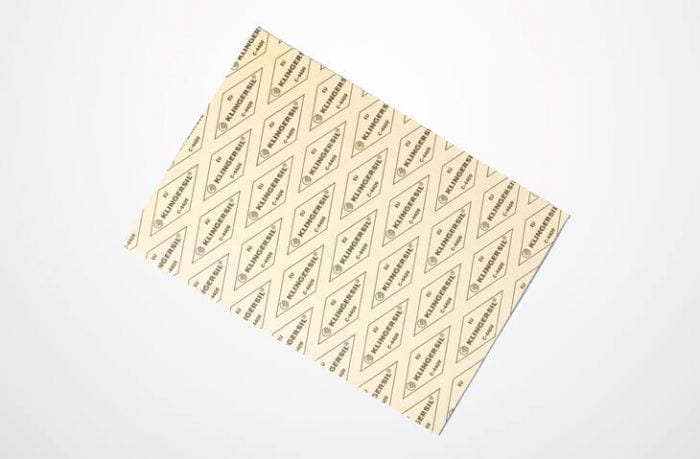

KLINGERSIL® C-4409

Mehr Sicherheit bei hohen thermischen und mechanischen Beanspruchungen

KLINGERSIL C-4409 bringt mehr Sicherheit bei hohen thermischen und mechanischen Beanspruchungen. Diese spezielle Hochdruckdichtung ist durch die Streckmetall-Armierung besonders belastbar.

Basis

Synthetische Fasern, gebunden mit NBR.

Anwendungsbereiche

Beständig gegen Öle, Kohlenwasserstoffe, Wasser, Dampf sowie flüssige und gasförmige Chemikalien.

Merkmale

Mit Streckmetall verstärkt
Verbesserte Druckstandfestigkeit

Vorteile

Geeignet für höhere Drücke
Höhere Ausblassicherheit
Mehr Sicherheit bei hohen Innendrücken

Typische technische Daten für die Dicke 1,5 mm

↔ Seitlich wischen, um alle Werte zu sehen.

Kompressibilität ASTM F 36 J		%	7
Rückfederung ASTM F 36 J		%	50
Druckstandfestigkeit DIN 52913	50 MPa, 16 h / 300 °C	MPa	35
Druckstandfestigkeit BS 7531	40 MPa, 16 h / 300 °C	MPa	32
Standfestigkeit nach KLINGER 50 MPa	Dickenabnahme bei 23 °C Dickenabnahme bei 300 °C	% %	10 10
Spezifische Leckrate λ	VDI 2440	mbar x l/s x m	5,2E-05
Dickenquellung ASTM F 146	Öl IRM 903: 5 h / 150 °C Fuel B: 5 h / 23 °C	% %	5 10
Dichte		g/cm³	2,0
Klassifizierung nach BS 7531:2006	Grade Y

ASME-Code Dichtungsfaktoren

↔ Seitlich wischen, um alle Werte zu sehen.

für Dichtungsdicke 1,0 mm	Basisleckrate 0,1 mg / s x m	MPa	y 30 m 3,0
für Dichtungsdicke 1,5 mm	Basisleckrate 0,1 mg / s x m	MPa	y 30 m 3,1
für Dichtungsdicke 3,0 mm	Basisleckrate 0,1 mg / s x m	MPa	y 30 m 3,8

Maße der Standardplatten

↔ Seitlich wischen, um alle Werte zu sehen.

Größen	1000 x 1500 mm, 2000 x 1500 mm
Dicken	1,0 mm, 1,5 mm
Toleranzen	Dicke nach DIN 28091-1 Länge ±50 mm, Breite ±50 mm

Andere Dicken, Abmessungen und Toleranzen auf Anfrage.

Funktion und Haltbarkeit

Die Funktion und Haltbarkeit von KLINGER Dichtungen hängt weitgehend von den Einbaubedingungen ab, auf die wir als Hersteller keinen Einfluss haben. Wir gewährleisten deshalb nur eine einwandfreie Beschaffenheit unseres Materials. Bitte beachten Sie hierzu auch unsere Einbauhinweise.
