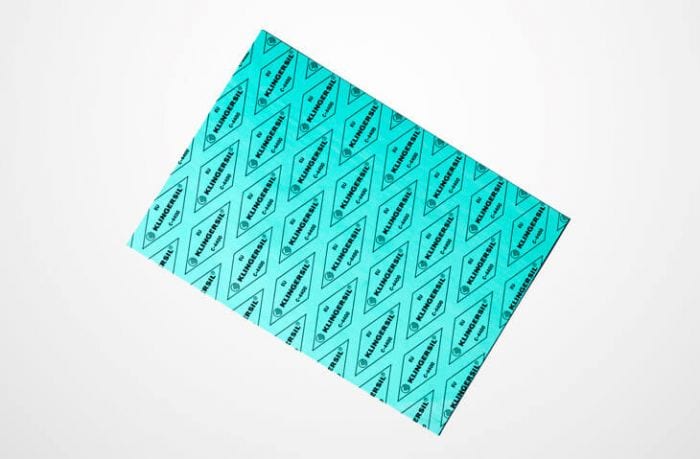

KLINGERSIL® C-4400

Mehr Sicherheit bei universeller Verwendbarkeit

KLINGERSIL C-4400 bringt mehr Sicherheit bei universeller Verwendbarkeit. Es besteht aus einer einzigartigen Matrix, die eine ausgezeichnete Kombination unterschiedlicher Eigenschaften bietet.

Basis

Aramidfasern, gebunden mit NBR.

Anwendungsbereiche

Geeignet für den Einsatz bei Ölen, Wasser, Dampf, Gasen, Salzlösungen, Kraftstoffen, Alkoholen, schwachen organischen und anorganischen Säuren, Kohlenwasserstoffen, Schmierstoffen und Kältemitteln.

Merkmale

Universelles Hochdruck-Dichtungsmaterial
Dimensionsstabil
Einheitliche Materialzusammensetzung

Vorteile

Exzellentes Preis-Leistungsverhältnis
Geeignet für eine große Anzahl an Medien
Sehr gute Beständigkeit gegen Kältemittel

Typische technische Daten für die Dicke 2,0 mm

↔ Seitlich wischen, um alle Werte zu sehen.

Kompressibilität ASTM F 36 J		%	11
Rückfederung ASTM F 36 J		%	55
Druckstandfestigkeit DIN 52913	50 MPa, 16 h / 175 °C 50 MPa, 16 h / 300 °C	MPa MPa	37 25
Druckstandfestigkeit BS 7531	40 MPa, 16 h / 300 °C	MPa	25
Standfestigkeit nach KLINGER 50 MPa	Dickenabnahme bei 23 °C Dickenabnahme bei 300 °C	% %	10 20
Dichtheit	DIN 28090-2	mg/s x m	0,02
Spezifische Leckrate λ	VDI 2440	mbar x l/s x m	1.64E-08
Dickenquellung ASTM F 146	Öl IRM 903: 5 h / 150 °C Fuel B: 5 h / 23 °C	% %	3 5
Dichte		g/cm³	1,6
Mittl. Oberflächenwiderstand	ρ_O	Ω	1,4x10E12
Mittl. spezif. Durchgangswiderstand	ρ_D	Ω cm	1,2x10E12
Mittl. Durchschlagsfestigkeit	E_D	kV/mm	21,6
Mittl. dielektrischer Verlustfaktor	50 Hz	tan δ	0,131
Mittl. Dielektrizitätszahl	50 Hz	ε_r	9,2
Wärmeleitfähigkeit	λ	W/mK	0,42
Klassifizierung nach BS 7531:2006	Grade AY

ASME-Code Dichtungsfaktoren

↔ Seitlich wischen, um alle Werte zu sehen.

für Dichtungsdicke 1,0 mm	Basisleckrate 0,1 mg / s x m	MPa	y 15 m 1,2
für Dichtungsdicke 2,0 mm	Basisleckrate 0,1 mg / s x m	MPa	y 15 m 1,6
für Dichtungsdicke 3,0 mm	Basisleckrate 0,1 mg / s x m	MPa	y 15 m 4,0

Maße der Standardplatten

↔ Seitlich wischen, um alle Werte zu sehen.

Größen	1000 x 1500 mm, 2000 x 1500 mm
Dicken	0,5 mm, 1,0 mm, 1,5 mm, 2,0 mm, 3,0 mm
Toleranzen	Dicke nach DIN 28091-1 Länge ±50 mm, Breite ±50 mm

Andere Dicken, Abmessungen und Toleranzen auf Anfrage.

Funktion und Haltbarkeit

Die Funktion und Haltbarkeit von KLINGER Dichtungen hängt weitgehend von den Einbaubedingungen ab, auf die wir als Hersteller keinen Einfluss haben. Wir gewährleisten deshalb nur eine einwandfreie Beschaffenheit unseres Materials. Bitte beachten Sie hierzu auch unsere Einbauhinweise.
