KLINGERSIL® C-4324

Universelle Hochdruckdichtung mit breitem Anwendungsspektrum

KLINGERSIL C-4324 ist eine universelle Hochdruckdichtung mit breitem Anwendungsspektrum.

Basis

Kombination verschiedener synthetischer Fasern, gebunden mit NBR.

Anwendungsbereiche

Geeignet für den Einsatz in Flüssigkeiten und bei Dampf mit niedrigem Druck und niedriger Temperatur. Beständig gegen Wasser, Öle, Kohlenwasserstoffe und viele andere Chemikalien.

Merkmale

Universelles Dichtungsmaterial
Dimensionsstabil
Einheitliche Materialzusammensetzung

Vorteile

Exzellentes Preis-Leistungsverhältnis
Geeignet für eine große Anzahl an Medien

Typische technische Daten für die Dicke 2,0 mm

↔ Seitlich wischen, um alle Werte zu sehen.

Kompressibilität ASTM F 36 J		%	10
Rückfederung ASTM F 36 J		%	55
Druckstandfestigkeit DIN 52913	50 MPa,16 h / 175 °C 50 MPa, 16 h / 300 °C	MPa MPa	31 20
Druckstandfestigkeit BS 7531	40 MPa, 16 h / 300 °C	MPa	23
Standfestigkeit nach KLINGER 50 MPa	Dickenabnahme bei 23 °C Dickenabnahme bei 300 °C	% %	10 25
Dichtheit	DIN 28090-2	mg/s x m	0,03
Dickenquellung ASTM F 146	Öl IRM 903: 5 h / 150 °C Fuel B: 5 h / 23 °C	% %	5 10
Dichte		g/cm³	1,85
Mittl. Oberflächenwiderstand	ρ_O	Ω	1,04x10E13
Mittl. spezif. Durchgangswiderstand	ρ_D	Ω cm	4,3x10E11
Mittl. Durchschlagsfestigkeit	E_D	kV/mm	12
Mittl. dielektrischer Verlustfaktor	50 Hz	tan δ	0,109
Mittl. Dielektrizitätszahl	50 Hz	ε_r	9
Wärmeleitfähigkeit	λ	W/mK	0,50
Klassifizierung nach BS 7531:2006	Grade Y

ASME-Code Dichtungsfaktoren

↔ Seitlich wischen, um alle Werte zu sehen.

für Dichtungsdicke 1,0 mm	Basisleckrate 0,1 mg / s x m	MPa	y 15 m 2,2
für Dichtungsdicke 2,0 mm	Basisleckrate 0,1 mg / s x m	MPa	y 15 m 2,6
für Dichtungsdicke 3,0 mm	Basisleckrate 0,1 mg / s x m	MPa	y 15 m 4,1

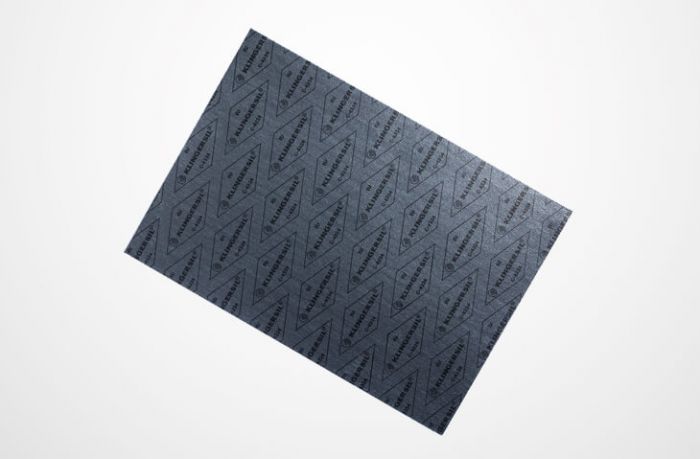

Maße der Standardplatten

↔ Seitlich wischen, um alle Werte zu sehen.

Größen	1000 x 1500 mm, 2000 x 1500 mm
Dicken	0,5 mm, 1,0 mm, 1,5 mm, 2,0 mm
Toleranzen	Dicke nach DIN 28091-1 Länge ±50 mm, Breite ±50 mm

Andere Dicken, Abmessungen und Toleranzen auf Anfrage.

Funktion und Haltbarkeit

Die Funktion und Haltbarkeit von KLINGER Dichtungen hängt weitgehend von den Einbaubedingungen ab, auf die wir als Hersteller keinen Einfluss haben. Wir gewährleisten deshalb nur eine einwandfreie Beschaffenheit unseres Materials. Bitte beachten Sie hierzu auch unsere Einbauhinweise.
