KLINGER®top-graph 2000

Vereint die Vorteile der faserverstärkten Dichtungen und des flexiblen Graphits

KLINGER top-graph 2000 vereint die Vorteile der faserverstärkten Dichtungen mit wichtigen Leistungsmerkmalen des flexiblen Graphits.

Basis

Graphit und synthetische Fasern, gebunden mit NBR.

Anwendungsbereiche

Die hohe Eigenstabilität macht dieses Material sicher in der Verarbeitung, die hohe Druckstandfestigkeit und die relativ geringe Aushärtung prädestiniert es für den Einsatz bei Dampf und anderen anspruchsvollen Anwendungen.

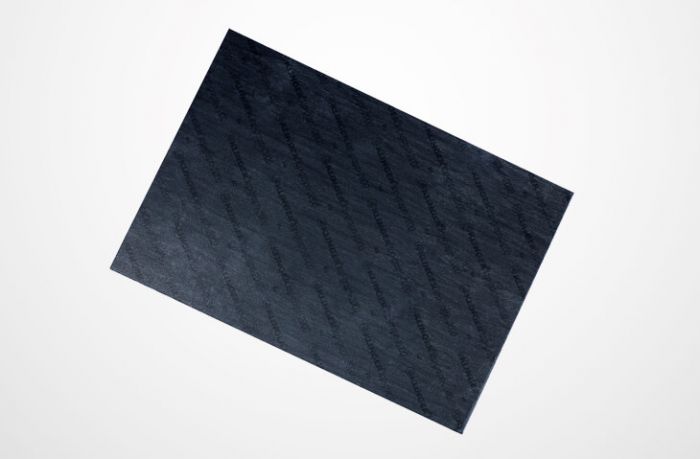

KLINGER top-graph 2000 – Dichtungsmaterial

Merkmale

Verwendung von Graphit als Füllstoff
Hohe Druckstandfestigkeit

Vorteile

Verbesserte Flexibilität
Widersteht hohen Flächenpressungen, selbst bei höheren Temperaturen

Typische technische Daten für die Dicke 2,0 mm

↔ Seitlich wischen, um alle Werte zu sehen.

Kompressibilität ASTM F 36 J		%	10
Rückfederung ASTM F 36 J		%	60
Druckstandfestigkeit DIN 52913	50 MPa, 16 h / 300 °C	MPa	30
Druckstandfestigkeit BS 7531	40 MPa, 16 h / 300 °C	MPa	27
Standfestigkeit nach KLINGER 50 MPa	Dickenabnahme bei 23 °C Dickenabnahme bei 300 °C	% %	10 10
Dichtheit	DIN 28090-2	mg/s x m	0,05
Spezifische Leckrate λ	VDI 2440	mbar x l/s x m	1,84E-05
Dickenquellung ASTM F 146	Öl IRM 903: 5 h / 150 °C Fuel B: 5 h / 23 °C	% %	5 7
Dichte		g/cm³	1,8
Mittl. spezif. Durchgangswiderstand	ρD	Ω cm	6,7x10E3
Wärmeleitfähigkeit	λ	W/mK	0,69
Klassifizierung nach BS 7531:2006	Grade AX

ASME-Code Dichtungsfaktoren

↔ Seitlich wischen, um alle Werte zu sehen.

für Dichtungsdicke 1,0 mm	Basisleckrate 0,1 mg / s x m	MPa	y 20 m 2,4
für Dichtungsdicke 2,0 mm	Basisleckrate 0,1 mg / s x m	MPa	y 20 m 4,2
für Dichtungsdicke 3,0 mm	Basisleckrate 0,1 mg / s x m	MPa	y 20 m 6,7

Maße der Standardplatten

↔ Seitlich wischen, um alle Werte zu sehen.

Größen	1000 x 1500 mm, 2000 x 1500 mm
Dicken	0,5 mm, 1,0 mm, 1,5 mm, 2,0 mm, 3,0 mm
Toleranzen	Dicke nach DIN 28091-1 Länge ±50 mm, Breite ±50 mm

Andere Dicken, Abmessungen und Toleranzen auf Anfrage.

Funktion und Haltbarkeit

Die Funktion und Haltbarkeit von KLINGER Dichtungen hängt weitgehend von den Einbaubedingungen ab, auf die wir als Hersteller keinen Einfluss haben. Wir gewährleisten deshalb nur eine einwandfreie Beschaffenheit unseres Materials. Bitte beachten Sie hierzu auch unsere Einbauhinweise.
