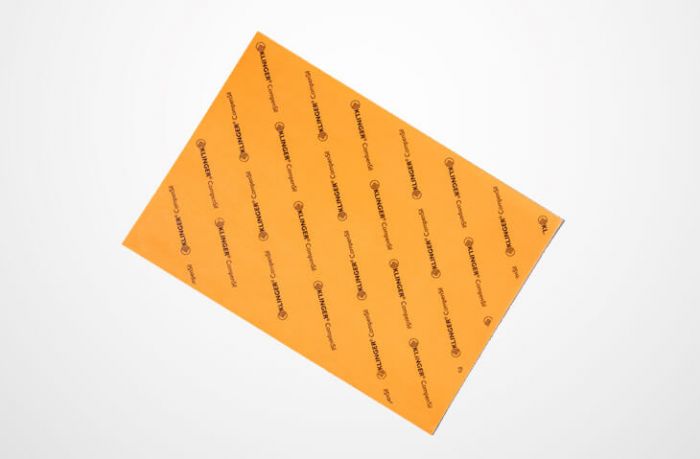

KLINGER® CompenSil

Höchste Dichtheit auch bei geringen Schraubenkräften

KLINGER CompenSil bietet überragende Dichtheit in allen Anwendungsbereichen. Es kann für flüssige und gasförmige Medien bei moderatem Druck und Temperaturen und gleichzeitigen geringen Schraubenkräften verwendet werden. Zusätzlich bietet das Material gute chemische Beständigkeit gegen Öle, Kohlenwasserstoffe, Kältemittel und viele andere Chemikalien.

Basis

Einzigartige Kombination aus mineralischen Fasern gebunden mit NBR.

Anwendungsbereiche

KLINGER CompenSil ist ideal für Anwendungen bei denen nur geringe Schraubenkräfte möglich sind. Es kompensiert inadäquate Anziehverfahren und bietet beste Voraussetzungen, selbst bei unregelmäßiger Flächenpressung höchste Dichtheit zu erreichen.

Merkmale

Hohe Kompressibilität
Exzellentes Rückfederverhalten
Resistent gegen Kriechen und Kaltfluss
Dimensionsstabil
Einheitliche Materialzusammensetzung

Vorteile

Herausragende Anpassungsfähigkeit an alle Dichtungsflächen
Dichtet auch unregelmäßige Flanschflächen
Passt sich einfach an
Exzellente Dichtfähigkeit bei geringer Flächenpressung
Verbesserte Beständigkeit gegen Kältemittel

Typische technische Daten für die Dicke 2,0 mm

↔ Seitlich wischen, um alle Werte zu sehen.

Kompressibilität ASTM F 36 J		%	22
Rückfederung ASTM F 36 J		%	45
Druckstandfestigkeit DIN 52913	50 MPa, 16h/175°C 50 MPa, 16h/300°C	MPa MPa	33 18
Standfestigkeit nach KLINGER 50 MPa	Dickenabnahme bei 23 °C Dickenabnahme bei 200°C	% %	18 22
Dichtheit	DIN 28090-2	mg/s x m	0,01
Dickenquellung ASTM F 146	Öl IRM 903: 5 h / 150 °C Fuel B: 5 h / 23 °C	% %	10 15
Dichte		g/cm³	1,5

ASME-Code Dichtungsfaktoren

↔ Seitlich wischen, um alle Werte zu sehen.

für Dichtungsdicke 1,0 mm	Basisleckrate 0,1 mg / s x m	MPa	y 10 m 1,0
für Dichtungsdicke 2,0 mm	Basisleckrate 0,1 mg / s x m	MPa	y 10 m 2,9
für Dichtungsdicke 3,0 mm	Basisleckrate 0,1 mg / s x m	MPa	y 10 m 3,3

Maße der Standardplatten

↔ Seitlich wischen, um alle Werte zu sehen.

Größen	2000 x 1500 mm
Dicken	0,8 mm, 1,0 mm, 1,5 mm, 2,0 mm, 3,0 mm
Toleranzen	Dicke nach DIN 28091-1 Länge ±50 mm, Breite ±50 mm

Andere Dicken, Abmessungen und Toleranzen auf Anfrage.

Funktion und Haltbarkeit

Die Funktion und Haltbarkeit von KLINGER Dichtungen hängt weitgehend von den Einbaubedingungen ab, auf die wir als Hersteller keinen Einfluss haben. Wir gewährleisten deshalb nur eine einwandfreie Beschaffenheit unseres Materials. Bitte beachten Sie hierzu auch unsere Einbauhinweise.
